網格式電纜橋架施工工法
1、前言
橋架經過多年的發展，推出各種材質、各種形式的橋架，如有鋼質電橋架、鋁合金電纜橋架、玻璃鋼電纜橋架、防火阻燃橋架。有槽式、托盤式、梯級式、組合式等等。
隨著社會經濟的高速發展，對建筑物的節能設計和功能設計提升到一定的高度，近幾年來，網格式電纜橋架已開始推廣應用于新建建筑物中。網格式電纜橋架是全新概念的橋架，其安裝簡便、更改維修靈活、節約原料、輕巧潔凈，與上述傳統橋架施工工藝有很大的區別。本工法在對上述實際情況上，結合埃克森美孚（亞太）研發中心等工程的實際施工經驗，提出網格式電纜橋架安裝的施工工藝。
2、工法特點
2.1安裝簡便
網格式電纜橋架由廠家加工成直段送至安裝現場，各種角度的轉角、三通、四通、變徑、標高變化等部件都可以根據實際情況采用直段橋架直接加工而成，無需提前去工廠定制。這個特點對于設計、安裝來說都非常簡便、靈活多變，可大幅度縮短安裝時間。既提高了施工工期，又節約了人工費用。
2.2更改維修靈活
當今時代是信息化社會，增加、更換新設備是必然的，線纜的增加、更換及拆除將更為頻繁，網格式電纜橋架為開放式結構，線纜布放具有靈活性、快捷性的特點，能夠適應不斷變化的應用需求。
網格式電纜橋架開放式的結構也使得線纜辨別容易，不僅能讓用戶***掌控布線的質量，將來排除故障、維護的時候也很方便。
2.3節約原料
網格式電纜橋架為開放式，線纜自然通風散熱，熱量不會聚集，橋架內溫度不會升高。因此線纜性能擁有優化，可以使用截面積更小的電纜，從而降低電纜采購成本，并在實際運行中降低能耗，節省能源。
2.4輕巧潔凈
網格式電纜橋架采用直徑4mm～7mm的鋼絲根據力學原理進行優化配置混合，每個焊點都是通過線焊接的，承載力和傳統的是一致，其的重量是普通橋架的41%，極為輕巧。這樣大大節約了支吊架、制作鋼材的成本。
網格式電纜橋架開放式結構也能防止水、灰塵、碎屑的聚積，細菌不易繁殖，更加潔凈。
3、適用范圍

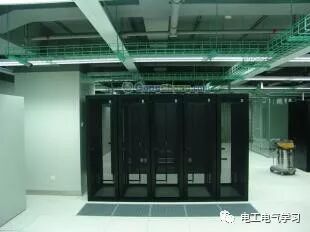

本工法可適用于大型公共場所公用建筑、高層建筑、廠房及機房的強弱電網格式電纜橋架的施工。
4、工藝原理
4.1橋架連接

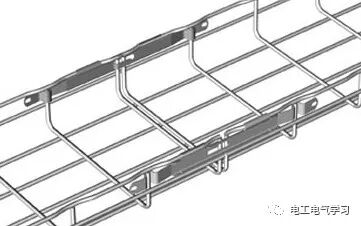

網格式電纜橋架連接是將兩被連接的網格式電纜橋架兩端拼放一起，采用專用連接件對接連接，專用連接件有多種類型，有快速連接件、普通連接件及各種連接件的組合。
4.2部件制作
各種角度的轉角、三通、四通、變徑、標高變化等部件制作都是現場制作，將直線段網格式電纜橋架用斷線鉗或廠家專用電動剪線鉗將部分網格剪斷，然后彎曲成型，用專用連接件連接組裝成各種部件。
5、施工工藝流程及操作要點
5.1施工工藝流程：
網格式電纜橋架定位設計、放線→支吊架制作安裝→網格式電纜橋架部件制作→網格式電纜橋架安裝→接地安裝→驗收
5.2施工要點
根據電氣施工圖紙，確定網格式電纜橋架立體定位、規格大小、敷設方式（墻壁、吊頂內、地板內、無吊頂?shù)鹊龋⒅У跫苄问健⒅У跫荛g距、轉彎角度、三通、四通、標高變換等。
5.2.1網格式電纜橋架立體定位時**考慮與其它機電管線之間的間距：
5.2.1.1網格式電纜橋架與一般工藝管道平行凈距離不小于0.4M；交叉凈距離不小于0.3M；
5.1.1.2當網格式電纜橋架敷設在易燃易爆氣體管道和熱力管道的下方，當設計無要求時，與管道的*小凈距，符合表5-1的規定：
表5-1 與管道的*小凈距 | |||
管道類別 | 平行凈距 | 交叉凈距 | |
易燃易爆氣體管道 | 0.5 | 0.5 | |
熱力管道 | 有保溫層 | 0.5 | 0.3 |
無保溫層 | 1.0 | 0.5 | |
5.1.1.3網格式電纜橋架不宜安裝在腐蝕氣體管道上方以及腐蝕性液體管道的下方。當設計無要求時，網格式電纜橋架與具有腐蝕性液體或氣體的管道平行凈距離及交叉距離不小于0.5M。否則應采取防腐、隔熱措施。
5.1.1.4強電網格式電纜橋架與強電網格式電纜橋架上下多層安裝時，間距宜≥300mm；強電網格式電纜橋架與弱電網格式電纜橋架上下多層安裝時，間距宜≥500mm，否則需采取屏蔽措施，其間距宜≥300mm；控制電纜網格式電纜橋架與控制電纜網格式電纜橋架上下多層安裝時，間距宜≥200mm；網格式電纜橋架沿頂棚吊裝時，間距宜≥300mm。
5.1.3支吊架制作：根據網格式電纜橋架規格大小、承受線纜的重量、敷設方式確定采用支吊架形式。支吊架形式有托臂式、中間懸吊式、兩側懸吊（龍門吊架）式、落地式等形式等等。
5.1.4支架架安裝
5.1.4.1間距確定：網格式電纜橋架直線段水平安裝支吊架間距是根據網格式電纜橋架的材質、規格大小及承受線纜的重量來確定的。支吊架間距宜為1.5～2.5m，同一水平面內水平度偏差不超過5mm/m。為了確保網格式電纜橋架水平度偏差達到規范要求，敷設線纜重量不得超過網格式電纜橋架**承載重量。網格式電纜橋架承受的**承載重量參見表2。
表2 網格式電纜橋架所承受**承載重量表（鍍鋅碳圓鋼）
規格（高/寬） | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.1 | 2.2 | 2.3 | 2.4 |
CF30/50 | 10 | 8.5 | 8 | 7.5 | 7 | 6.5 | 6.0 | 5.5 | 5 | 4.8 |
CF30/100 | 11 | 9 | 8.5 | 8 | 7.5 | 7 | 6.5 | 6.0 | 5.5 | 5 |
CF30/150 | 12 | 10 | 9 | 8.5 | 8 | 7.5 | 7 | 6.5 | 6.0 | 5.8 |
CF30/200 | 16 | 14 | 13 | 12 | 12 | 10 | 9.5 | 8.5 | 8 | 7.5 |
CF30/300 | 22 | 18 | 17 | 15 | 13 | 12 | 12 | 11 | 10 | 9 |
CF54/50 | 20 | 19 | 18 | 16 | 15 | 13 | 12 | 11 | 10 | 10 |
CF54/100 | 25 | 22 | 20 | 19 | 18 | 15 | 14 | 13 | 12 | 12 |
CF54/150 | 32 | 30 | 27 | 25 | 22 | 20 | 19 | 18 | 15 | 14 |
CF54/200 | 38 | 36 | 35 | 32 | 31 | 30 | 28 | 26 | 24 | 21 |
CF54/300 | 68 | 60 | 55 | 50 | 45 | 41 | 38 | 35 | 32 | 31 |
CF54/400 | 108 | 95 | 85 | 78 | 71 | 63 | 60 | 55 | 50 | 43 |
CF54/600 | 123 | 107 | 95 | 86 | 77 | 70 | 65 | 58 | 52 | 50 |
CF105/100 | 41 | 40 | 38 | 35 | 32 | 31 | 29 | 27 | 25 | 23 |
CF105/150 | 59 | 57 | 54 | 50 | 47 | 45 | 41 | 39 | 37 | 34 |
CF105/200 | 81 | 75 | 71 | 66 | 61 | 58 | 52 | 50 | 47 | 44 |
CF105/300 | 120 | 111 | 102 | 95 | 90 | 85 | 79 | 75 | 70 | 67 |
CF105/500 | 143 | 130 | 118 | 106 | 98 | 91 | 82 | 79 | 75 | 70 |
CF150/200 | 142 | 129 | 118 | 109 | 100 | 95 | 89 | 81 | 78 | 72 |
CF150/400 | 150 | 139 | 129 | 119 | 110 | 99 | 96 | 90 | 82 | 79 |
5.1.4.2 網格式電纜橋架垂直安裝時，間距不大于2m，直線度偏差不超過5mm/m。橋架穿越樓層時不作為固定點，支、吊架、托架應與橋架加以固定。
5.1.4.3支吊架安裝時應測量拉線定位、確定其方位、高度和水平度。
5.1.5網格式電纜橋架部件制作：
5.1.5.1各種部件制作都是采用直線段網格式電纜橋架現場制作，每個網格尺寸為50×100mm。制作時，需用斷線鉗或廠家專用電動剪線鉗將部分網格剪斷，剪斷后網絲尖銳邊緣加以平整，以防電纜磨損。
5.1.5.2 彎頭制作
彎頭制作時，先確定彎頭的外側、內側，然后將成為彎頭內側的直線段網格式電纜橋架的側面及底面部分網格剪斷，剪斷時，僅剪斷橫向筋，然后用專用連接件組裝成彎頭。各種規格網格式電纜橋架彎頭彎曲半徑、邊長、剪斷網格數量參見表3。
表3 彎頭彎曲半徑、邊長、剪斷網格數量對照表
網格式電纜橋架規格L(mm) | 大半徑彎頭 | 90o彎頭 | |||||
半徑 | 邊長（mm） | 剪斷 數量 | 半徑 | 邊長（mm） | 剪斷 側面 | 剪斷 底面 | |
100 | 220 | 520 | 3 | 50 | 373 | 3 | 1 |
150 | 280 | 650 | 4 | 120 | 430 | 5 | 1 |
200 | 280 | 650 | 4 | 125 | 430 | 6 | 2 |
300 | 431 | 900 | 6 | 120 | 530 | 8 | 2 |
400/450 | 460 | 1060 | 8 | 130 | 630 | 10 | 2 |
500 | 700 | 1350 | 9 | 129 | 750 | 12 | 2 |
600 | 770 | 1535 | 11 | 134 | 750 | 14 | 2 |
5.1.5.3 三通制作：
三通分水平90o三通、水平45o三通、垂直90o三通、垂直45o三通。
水平90o三通制作時，將主干網格式電纜橋架外側橫向筋剪斷若干網格，然后用連接件將支線網格式電纜橋架與主干網格式電纜橋架連接，組裝成水平90o三通。
水平45o三通制作時，將主干、支線網格式電纜橋架外側橫向筋、豎向筋剪斷若干網格，然后用連接件將支線網格式電纜橋架與主干網格式電纜橋架連接，組裝成水平45o三通。
垂直90o三通制作時，將主干網格式電纜橋架底側橫向筋剪斷若干網格，然后用連接件將支線網格式電纜橋架與主干網格式電纜橋架連接，組裝成垂直90o三通。
垂直45o三通制作時，將主干、支線網格式電纜橋架底側橫向筋、豎向筋剪斷若干網格，然后用連接件將支線網格式電纜橋架與主干網格式電纜橋架連接，組裝成垂直45o三通。
90o三通用于敷設彎曲半徑小的電纜，45o三通用于敷設彎曲半徑大的電纜。
6、材料與設備
6.1材料
6.1.1網格式電纜橋架原材料為1008，195F，Q235**碳圓鋼，301，304，3042，316，316L不銹鋼鋼絲，經焊接后成型，**進行表面處理，表面處理方式有電鍍鋅，環保鍍鋅，彩鋅，藍鋅，白鋅，鍍鋅鎳，熱鍍鋅，噴塑，顏色涂裝，電解拋光（不銹鋼）等等。
6.1.2網格式電纜橋架由縱橫兩向鋼絲組成，*小鋼絲直徑參見表4。
表4 網格式電纜橋架*小鋼絲直徑表
序號 | *小鋼絲直徑φ（mm） | 適用橋架寬度L（mm） | 備注 |
1 | 4 | ≤150 | |
2 | 4.5 | 200 | |
3 | 5 | 300 | |
4 | 6 | 400≤L≤600 |
6.1.3 網格式電纜橋架的每個網格尺寸為50×100mm。
6.1.4網格式電纜橋架兩側的頂部鋼絲采用“T形焊接”形成**邊緣。
6.1.5網格式電纜橋架按照高度可分為四個系列，分別為30系列、54系列、105系列和150系列，每段直線段的標準長度一般為3米,詳細型號規格請參照參見表5。
表5 網格式電纜橋架型號產品規格表
序號 | 名 稱 | 型號規格 | 配筋（低筋//其他） | 備注 |
1 | 直線段 | GM30/50 | 4/4 | |
2 | 直線段 | GM30/100 | 4/4 | |
3 | 直線段 | GM30/150 | 4/4 | |
4 | 直線段 | GM30/200 | 4/5 | |
5 | 直線段 | GM30/300 | 4.5/5 | |
6 | 直線段 | GM54/50 | 4/4 | |
7 | 直線段 | GM54/100 | 4/4 | |
8 | 直線段 | GM54/150 | 4/4 | |
9 | 直線段 | GM54/200 | 4.5/4.5 | |
10 | 直線段 | GM54/300 | 4.5/5.5 | |
11 | 直線段 | GM54/400 | 4.5/6 | |
12 | 直線段 | GM54/450 | 4.5/6 | |
13 | 直線段 | GM54/500 | 4.5/6 | |
14 | 直線段 | GM54/600 | 4.5/6 | |
15 | 直線段 | GM105/100 | 4/5 | |
16 | 直線段 | GM105/150 | 4/5 | |
17 | 直線段 | GM105/200 | 4/4.5/5.5 | |
18 | 直線段 | GM105/300 | 4/5.5 | |
19 | 直線段 | GM105/400 | 4/6 | |
20 | 直線段 | GM105/500 | 4/6 | |
21 | 直線段 | GM105/600 | 4/6 | |
22 | 直線段 | GM105/700 | 4/6 | |
23 | 直線段 | GM150/200 | 4/5.5 | |
24 | 直線段 | GM150/300 | 4/6 | |
25 | 直線段 | GM150/400 | 4/6 | |
26 | 直線段 | GM150/500 | 4/6 | |
27 | 直線段 | GM150/600 | 4/6 | |
28 | 蓋板 | CP50-700 |
6.1.6網格式電纜橋架配件有快速連接件、普通連接件及各類扣件等等，,詳細型號規格請參照參見表6。
表6 網格式電纜橋架配件型號規格表
序號 | 名 稱 | 型號規格 | 用途 | 備注 |
1 | 快速連接件 | EDRN250/18 | 兩段橋架連接 | |
2 | 快速連接件 | EDS256/19 | 兩段橋架連接 | |
3 | 快速連接件 | CEFAS | 兩段橋架連接 | |
4 | 快速連接件 | ED 275/18 | 兩段橋架連接 | |
5 | 快速連接件 | ED 1100/18 | 兩段橋架連接 | |
6 | 快速連接件 | FASLOCK S l=100~200 | 大半徑彎頭制作 | |
7 | 快速連接件 | FASLOCK XL l=300~600 | 大半徑彎頭制作 | |
8 | 普通連接件 | CE25 | 兩段橋架連接、部件制作、固定 | |
9 | 普通連接件 | CE30 | 兩段橋架連接、部件制作、固定 | |
10 | 普通連接件 | CE25VS | 兩段橋架連接、部件制作、固定 | |
11 | 普通連接件 | CE30ES | 兩段橋架連接、部件制作、固定 | |
12 | 普通連接件 | CE40 | 部件制作、固定 | |
13 | 普通連接件 （螺栓+螺母） | BTRCC 6*20 | 連接兩段橋架、部件制作、固定 | |
14 | 普通連接件 （螺栓+螺母） | BTRL 8*15 | 連接兩段橋架、部件制作、固定 | |
15 | 普通連接件 | ED 250/90 | 部件制作 | |
16 | 普通連接件 | ED 275 | 部件制作 | |
17 | 普通連接件 （彈簧螺母） | TL06 | 固定 | |
18 | 普通連接件 （方塊螺母） | LR06 | 固定 | |
19 | 分隔配件 | COT 3050100 | 橋架分隔 | |
20 | 分隔配件 | COTFIL 3050100 | 橋架分隔 | |
21 | 橋架蓋板扣件 | CLIP F01 H=30 | 橋架蓋板固定 |
6.1.7主要施工機具、儀器、儀表等的名稱、型號、性能、能耗數量。
表7 主要施工機械型號規格表
序號 | 名稱 | 型號規格 | 功率 | 數量 | 備注 |
1 | 卷尺 | 3m | 5只 | ||
2 | 卷尺 | 5m | 5只 | ||
3 | 斷線（絲）鉗 | 600mm 24" 斜口 | 4把 | ||
4 | 扳手 | 6*7 | 10只 | ||
5 | 螺絲刀 | 十字 | 10只 | ||
6 | 螺絲刀 | 一字 | 5只 | ||
7 | 電錘 | 600W | 5把 | ||
8 | 手電鉆 | 6"-10" | 350W | 5把 | |
9 | 移動配電箱 | 400×500×230 | 5臺 | ||
10 | 線墜 | 1kg+0.5kg | 10只 | ||
11 | 激光水準儀 | 30米 | 5臺 | ||
12 | 接地電阻測試儀 | ZC-8 | 1臺 |
7、質量控制
網格式電纜橋架安裝應符合《建筑電氣工程施工質量驗收規范》GB50303-2002中的相關要求。施工過程中應及時做好安裝記錄和分段、分層（區域）的質量檢驗批驗收資料，按要求進行工程交接報驗。
8、**控制
本工法嚴格貫徹執行***頒布的《建筑安裝**技術操作規程》、《施工現場臨時用點**技術規程》等規定外，還**作好以下**措施：
8.1施工人員入場前**經過**教育，操作前進行**交底，專職**員每天作好**交底并記錄，交底有針對性和有效性，嚴格執行獎罰制度
8.2作業人員要嚴格遵守勞動紀律，履行自己的崗位職責，工作中不脫崗，上班前不喝酒。
8.3施工過程中**戴好**帽，系好**帽帶。高空作業**系好**帶。在高空作業要求穿防滑軟底鞋，小型工具**攜帶，避免落物傷人。
8.4現場臨時用電規范，嚴禁私拉亂接，現場設備作好三級保護。
9、環境保護
本工法嚴格貫徹執行***頒布的《建筑安裝**技術操作規程》、《施工現場臨時用點**技術規程》等規定外，還**作好以下**措施：
9.1施工人員入場前**經過**教育，操作前進行**交底，專職**員每天作好**交底并記錄，交底有針對性和有效性，嚴格執行獎罰制度。
9.2作業人員要嚴格遵守勞動紀律，履行自己的崗位職責，工作中不脫崗，上班前不喝酒。
9.3施工過程中**戴好**帽，系好**帽帶；高空作業**系好**帶；在高空作業要求穿防滑軟底鞋，小型工具**攜帶，避免落物傷人。
9.4**嚴格執行防火防爆制度。
9.5現場臨時用電規范，嚴禁私拉亂接，現場設備作好三級保護。
10、效益分析
10.1該網格式電纜橋架系統安裝簡便，提高工期，大大降低人工費成本，僅為傳統橋架勞動成本的30%。
10.2由于網格式電纜橋架是開放式結構，更便于維修、改造等，充分節約了維護、改造成本。
10.3網格式電纜橋架內敷設的電纜更容易散熱，可以使用截面積更小的電纜，從而降低電纜采購成本，并在實際運行中降低能耗，節省能源。
10.4網格式電纜橋架與傳統橋架相比，同樣承載力，其的重量是普通橋架的41%，這樣大大節約了支吊架、制作鋼材的成本。
11、工程實例
900號科研設計中心工程網格式電纜橋架系統先進、完善。2008年5月工程被評為江西省**文明示范工地；2008年10月工程獲得景德鎮市“**結構”獎2009年11月獲得江西省**工程“杜鵑花”獎。
各種規格網格式電纜橋架三通剪斷網格數量參見表5-4。
表5-4 三通剪斷網格數量對照表 | |||||||||||
網格式電纜橋架規格L(mm) | 水平90o | 垂直90o | 水平45o | 垂直45o | |||||||
主干側面 | 主干底面 | 主干側面 | 支線側面 | 主干底面 | 支線側面 | ||||||
橫向筋 | 橫向筋 | 豎向筋 | 橫向筋 | 豎向筋 | 橫向筋 | 豎向筋 | 橫向筋 | 豎向筋 | 橫向筋 | 豎向筋 | |
100 | 1 | 1 | 0 | 2 | 3 | 1 | 2 | 2 | 3 | 1 | 2 |
150 | 2 | 2 | 1 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | 2 |
200 | 2 | 2 | 1 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | 2 |
300 | 3 | 3 | 2 | 4 | 5 | 1 | 2 | 4 | 5 | 1 | 2 |
400/450 | 4 | 4 | 3 | 5 | 6 | 1 | 2 | 5 | 6 | 1 | 2 |
500 | 5 | 5 | 4 | 6 | 7 | 1 | 2 | 6 | 7 | 1 | 2 |
600 | 6 | 6 | 5 | 7 | 8 | 1 | 2 | 7 | 8 | ||
